Konstruktor budowlany

piotrbu (Piotr Buśka)

Proszę pokazać jak szybko zmienić formę tego pręta np. dodać pętlę (zamiast końcówki prostej ma być pętla). Ale tak, żeby zostało to zmienione tylko w tym rozkładzie a nie zostało zmienione w innych rozkładach, w których ten sam nr pręta występuje.

e-CAD

Takiej operacji dokonujemy poprzez modyfikację kształtu pręta.

Do tego celu pomocne będą narzędzia:
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]

Następnie po zmodyfikowaniu kształtu pręta, usuwamy opis i wstawiamy nowy przy pomocy narzędzia [link widoczny dla zalogowanych] (długość pręta program pobierze automatycznie z kształtu pręta wskazanego do opisu).

Natomiast przy pomocy modułu [link widoczny dla zalogowanych] możliwe jest od razu wrysowywanie już opisanych i zwymiarowanych prętów o zadanych kształtach.

MaverS

Przykład praktyczny ode mnie

burczynski

Jak widzę to polecenie służy do tego by dorysować hak do istniejącego pręta. Co jednak jeśli mam jakąś figurę np. w poz. B-1 i chcę skopiować rysunek poz. B-1 aby szybko przerobić go na rysunek podobnej poz. B-2. Potrzebuję zmodyfikować pręt z poz. B-1 poprzez dodanie kolejnych segmentów pręta (nie haka). Czy jest do tego jakaś komenda, czy też należy rysować pręt od nowa?

e-CAD

Można skopiować taki pręt, a następnie wystarczy wykonać:
1. Narysować kolejny fragment pręta i dostawić go do jednego z końców istniejącego pręta.
2. Połączyć pręty (polilinie) przy pomocy narzędzia [link widoczny dla zalogowanych] i nowy pręt gotowy.

Czasem jednak łatwiej i szybciej jest usunąć istniejący pręt i wrysować go od nowa, tym bardziej że nakładki e-CAD mają wbudowaną funkcję zapamiętującą ostatnio wpisane wartości w oknach dialogowych.

Przy pomocy tworzenia prętów pomocne są również narzędzia:
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]

Być może w jednej z kolejnych [link widoczny dla zalogowanych] powstanie narzędzie wprost dorysowujące kolejne segmenty prętów.

piotrbu (Piotr Buśka)

Operacja dodania haka do pręta prostego w TKADzie zajmuje 5 sekund, bo trzeba tylko wpisać "tc 20x50" i kliknąć w końcówkę pręta.

Dodam, że nie mam żadnych związków z twórcami oprogramowania TKAD a moje oprogramowanie zajmuje się innymi aspektami projektowania, więc nie jest konkurencją dla programów do rysowania zbrojenia.
Jestem przekonany, że e-cad posiada wiele bardzo dobrych rozwiązań. Ja wypowiadam się na temat edytowalnosci, ponieważ ta cecha jest dla mnie szczególnie ważna. Nie dyskredytuję w żaden sposób tego oprogramowania.
Wręcz chciałbym, żeby to oprogramowanie odniosło sukces, ponieważ tak samo jak moje jest pisane w VBA i przypuszczam, że jego twórcy borykają się z podobnymi problemami, z którymi ja się borykam.

To napisałem ponieważ pojawiły się zarzuty o czarny PR.

e-CAD

Pokażę Państwu jak w e-CAD Żelbet przy pomocy 3 kliknięć myszą dorysować hak do dowolnego pręta w widoku.

krok 1

krok 2

krok 3

Parikon

Panowie ale w każdym przypadku trzeba wiedzieć jaki hak chcemy. A chcemy hak jak po lewej.
Czyli najprościej skopiować hak po lewej i dołączyć z drugiej strony. Tym bardziej, że kolega w przykładzie ma pręt o tyle krótszy, że nie trzeba po dodaniu haka skracać pręta.

A przecież pręt z hakiem z lewej strony i pręt z hakiem po obu stronach powinny mieć taką samą długość na osi x. Niestety w podanym przykładzie jest to już przygotowane i odcinek płaski jest skrócony. Starego wyjadacza nie da się zrobić w konia. Wink

kamild

Touché!

Podstawową bolączką każdej nakładki na autocada jest to, że jest nakładką i ograniczeń samego cada nie przeskoczy.

edit:
a tak robi to BestCad:

e-CAD

Pozwolę sobie zaprezentować Państwu jeszcze jedną, dużą zaletę nakładek e-CAD.

A mianowicie, w module e-CAD Żelbet znajduje się prawie aż 37 makr i narzędzi automatycznie generujących, oraz rysujących różne i kompletne elementy (np.: słupy, belki, wieńce, schody, stopy, ławy, itd.)
Ważną cechą jest to, iż generowane przez automatyczne makra - złożone elementy żelbetowe (np.: belka, słup, ...) nie są w żaden sposób zgrupowane/zbite, a składają się z pojedynczych i standardowych obiektów CAD (np.: polilinia), do których jest pełen dostęp i które można następnie samemu dalej i swobodnie edytować przy pomocy wszystkich narzędzi CADowskich, takich jak chociażby: kopiowanie, wydłużanie, ucinanie, skalowanie, itd.

Poza narzędziami rysującymi moduł e-CAD Żelbet zawiera również szereg innych narzędzi.

A oto lista elementów generowanych automatycznie przez moduł e-CAD Żelbet (proszę kliknąć w link żeby zobaczyć pełen opis narzędzia):
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]

pablito

MaverS

Bo wymiarowanie mamy gabarytowe wg najnowszej PN-EN_ISO_3766_maj_2006

e-CAD

W nakładce [link widoczny dla zalogowanych], wszystko odbywa się w oparciu o wytyczne z najnowszych polskich i europejskich norm.

Zatem całe generowane zbrojenie w nakładkach e-CAD wymiarowane jest domyślnie po gabarycie zewnętrznym wg PN-EN ISO 3766:2006, a długości prętów w zestawieniach stali podawane są jako rzeczywista długość prętów w osi pręta metodą B wg PN-EN ISO 3766:2006.

W e-CAD Żelbet istnieją również inne sposoby wymiarowania (w sumie 3):
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych]
- [link widoczny dla zalogowanych] - domyślne

Poniższe rysunki pokazują, które wymiary są brane pod uwagę podczas danego typu wymiarowania. W wymiarowaniu dokładnym po osi pręta wymiarowany jest każdy odcinek i łuk pręta. W wymiarowaniu uproszczonym po osi pręta wymiarowane są długości właściwe. Natomiast w wymiarowaniu uproszczonym po konturze zewnętrznym pręta wymiarowane są dłuższe odcinki zewnętrzne pręta. Należy pamiętać, że do zestawienia stali wykorzystywana jest zawsze długość osiowa prętów.

W oknie [link widoczny dla zalogowanych] na zakładce e-CAD Żelbet wybiera się między innymi normy mające wpływ na kreślenie i wymiarowanie elementów żelbetowych w nakładce e-CAD Żelbet.

Jacek_POZ

e-CAD

Skupienie się na tym co najpraktyczniejsze i najpotrzebniejsze w codziennej pracy Konstruktora, w nakładkach branżowych e-CAD zaowocowało to między innymi niespotykaną ilością około [link widoczny dla zalogowanych] kreślących rozmaite elementy żelbetowe, będące samodzielnym i pełnowartościowymi elementami żelbetowymi, lub doskonałą bazą wyjściową do dalszej pracy nad jeszcze bardziej skomplikowanymi elementami.

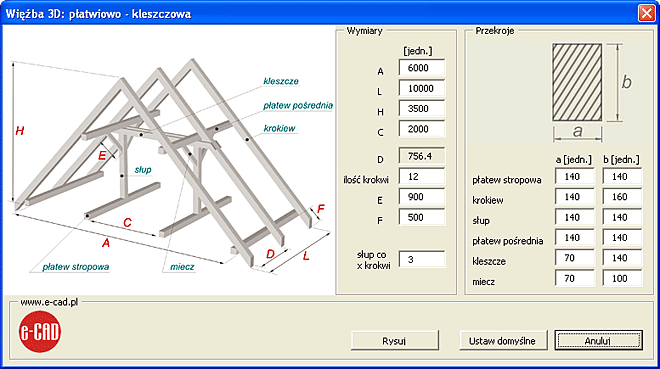

W naszej ofercie znajduje się również prosty program pozwalający modelować automatycznie więźbę w przestrzeni - [link widoczny dla zalogowanych].
