Konstruktor budowlany

piotr

Posiadam Allplana Inżynieria. Doskonały, jeżeli chodzi o żelbet. Zestawienia na podstawie modelu 3d, automatyczna numeracja prętów, przekroje skojarzone, automatyczne opisy. Przejście z płaskiego rysowania w AutoCadzie wymaga wysiłku, ale warto. Posiadam też moduł do modelowania konstrukcji stalowych - mam go od niedawna. Jeżeli jest ktoś kto rysuje w tym stal, proszę o kontakt, chętnie wymienię się doświadczeniami.

Cena: 3000 Euro (modelowanie architektoniczne + żelbet) jest też tańsza wersja ale nie pamiętam ile to kosztuje. Moduł Stal kosztował 1000 euro.

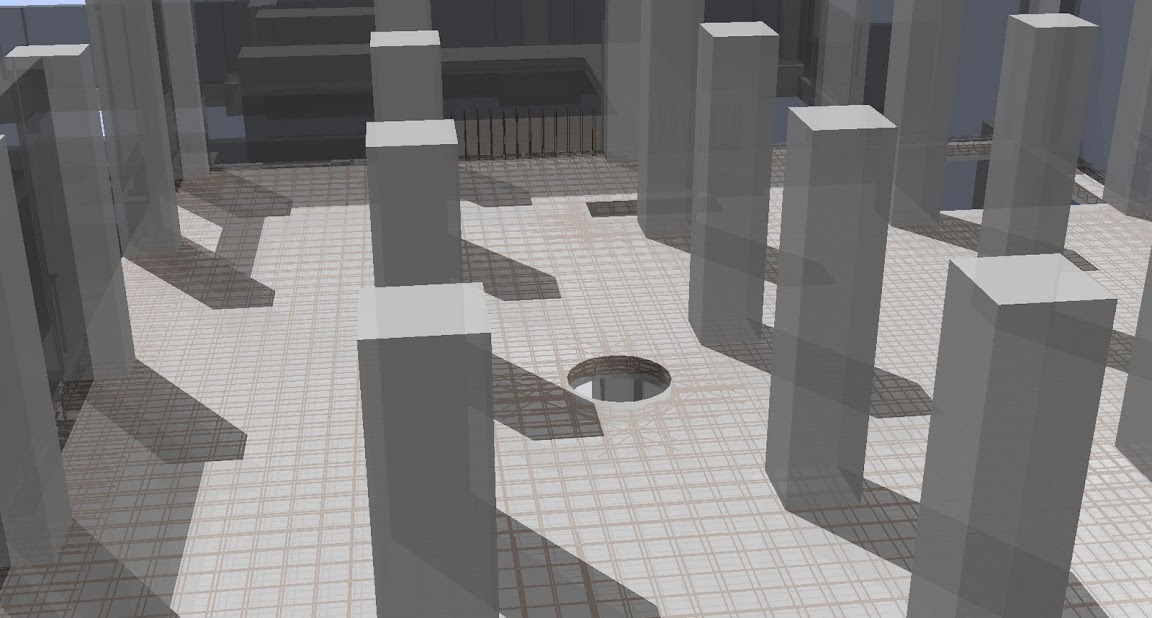

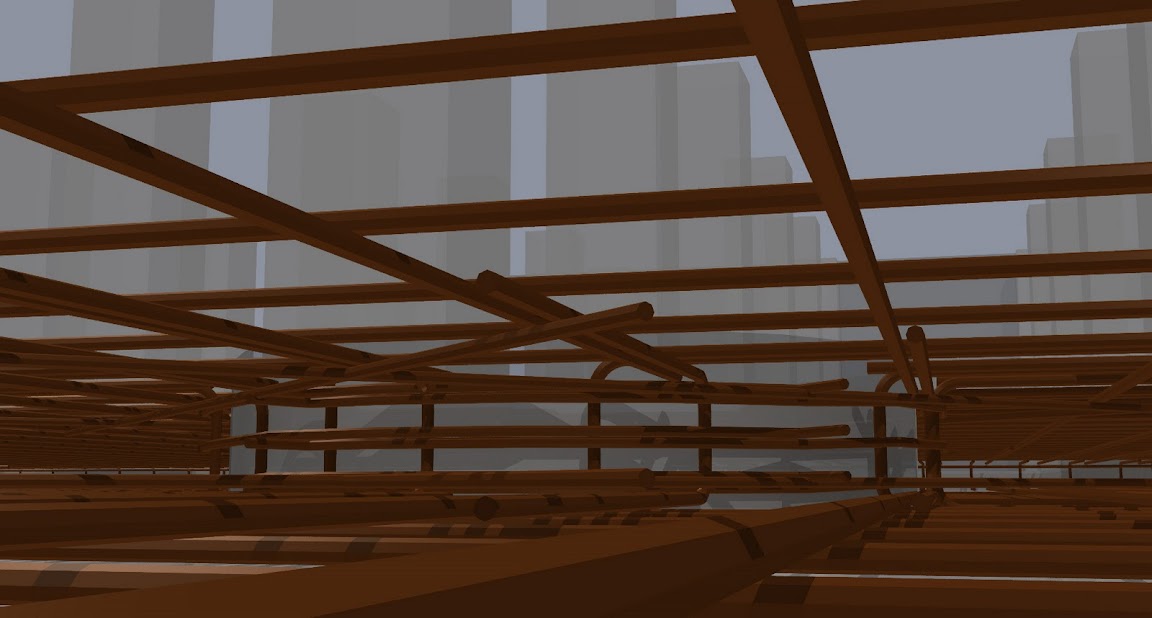

Jeżeli ktoś by był zainteresowany to mogę przesłać pdf 3d ze zbrojeniem - można to oglądać, obracać itd. na zwykłym Adobe Readerze.

Luty 2015
Postanowiłem dodać jeszcze parę słów po tych kilku latach.
Allplan Stal, to nie jest program, w którym można wykonywać projekty warsztatowe. Może się przydać do projektu budowlanego, ale na tym koniec. Proszę nie mieć wątpliwości. Funkcjonalność porównywalna do Revita.
Sam Allplan Stal to pakiet Allplan Inżynieria + odpowiednie moduły SCIA, więc nie trzeba się zastanawiać jakie moduły kupić.
Podkreślam - nie do projektów warsztatowych.

dead_avis

A jak wygląda lokalizacja tego problemu? Interfejsu w PL chyba niema ? A jak jest z PNami ? Mógłbyś kolego wrzucić rysunek (wycinek) detailingu zbrojenia ?

czeslaw

witam,

również zapoznawałęm sie z allplanem, jest to dla mnie nowość ale z tego co wiem to warto sie przestawić na ten program z acada. Dostałem nawet ofertę z intersoftu, nawet za mniej niż 3000 euro:) jak już ogarnę ten program, to raczej zainwestuje

mokado

Panie czesław strasznie namolnie Pan "trolujesz" na rzecz Intersoftu. Coś tu nie gra:/ Daj Pan wypowiedzieć się prawdziwym użytkownikom! Smile

abastran

Witam!

Jestem w trakcie zakupu Allplan 2011 inzynieria, 12000zł brutto. Da się to opanować bez szkolenia? Macie może jakieś materiały ?

Kaśka_F

Witam, interesuje mnie Allplan Stal. Bardzo proszę o informacje od użytkowników, czy warto zakupić ten moduł. Projektuję sporo hal stalowych i chciałabym usprawnić rysowanie. Myślałam o Bocadzie, ale cena jest dla mnie na ten moment zbyt wysoka. Czy Allplan Stal ma mniejsze możliwości od Bocada,czy porównywalne? Może ktoś mógłby w skrócie przedstawić różnice w wydawanej dokumentacji z obu programów?Pozdrawiam

Robert_gtw

bocada odradzam, zbyt toporny i mało intuicyjny. Jeżeli nie znasz programu , dolicz sobie 1000 euro netto szkolenie, bo bez przeszkolenia w tym programie ciężko cokolwiek zrobić.
Ze swojej strony polecam Advance Steel. Pracuje na Bocadzie i na Advance. AS biorę w ciemno Smile

MK77

Allplan stal działa tylko ze SCIA. Masz to dokładnie opisane na stronie KGE. W Allplan inżynieria możesz rysować stal czyli profile np. możesz bez problemu narysować halę ( wchodzisz w biblioteka, standard , konstrukcje stalowe i masz profile lub zakładka architektura , więźby dachowe i możesz tam korzystać z konstrukcji stalowych )tylko jak chcesz ładne połączenia np. śrubowe narysować to już trzeba kombinować, natomiast ten problem znika jak się ma SCIA (najtańsza wersja chyba 4350 do 14300 euro netto plus Allplan Stal). Do pozostałych rzeczy program ekstra (oczywiście to jest moje zdanie). Czyli w najtańszym rozwiązaniu ponad 5 tyś euro netto, można jeszcze skorzystać z leasingu oprogramowania w KGE.

Kaśka_F

Dziękuję za odpowiedzi.Z KGE otrzymałam informację,że Allplan Stal jest nakładką na Allplan Inżynieria. Czy w takim razie pełny pakiet do rysowania stali powinien składać się ze SCIA,Inżynierii i Stali? Czy bez SCIA stworzę pełną dokumentację rysunkową i zestawienia, tylko wszystko będzie bardziej toporne?

MaverS

Czy rysunki są zgodne z
ISO 3766:2003 Construction drawings -- Simplified representation of concrete reinforcement

jesli tak to jest tożsame z naszymi standardami PN-EN ISO 3766:2006 Rysunek budowlany -- Uproszczony sposób przedstawiania zbrojenia betonu

benny2001

MK77 a używasz Allplana do prefabrykacji ?
I też zadam pytanie jak idzie z obsługa programu ?

MK77

Cytat ze strony KGE "Allplan Stal jest narzędziem do modelowania i projektownia trójwymiarowych konstrukcji stalowych, korzystającym z zalet technologii parametrycznej i ogólnej furnkcjonalności modelowania 3D (opertego na silniku graficznym programu Scia Engineer)".Samo rysowanie np. hal plus zestawienie materiału to w Allplan inżynieria zrobisz bez problemu. Funkcje które ma Allplan Stal nie będą dostępne bez SCIA. Kilka tygodni temu też o to pytałem, jak kupowałem Allplana też o to pytałem i udzielili mi odpowiedz że już z najtańszym pakietem SCIA będzie to działało.
Do Benny 2001 mam pakiet Allplan inżynieria. Po początkowych trudnościach jak dla mnie fajnie się na nim pracuje. Jak masz Axisa to fajnie przenosi się zbrojenie do Allplana przez IFC

an.pas

Włączając się do dyskusji....mogę sprzedać Allplan inżynieria 2013

miodzio

Pozwolę włączyć się do dyskusji. Pracuję na Allplanie i Scii już ok. 2 lata. Wydaje mi się, ze lepszego programu do rysowania konstrukcji żelbetowych nie ma. Jedynie Revit może dorównać Allplanowi, ale interfejs Allplana jest dla mnie przyjaźniejszy i prosty. W sumie to rzecz gustu. Allplan jest chyba jedynym programem który pozwala na rysowanie konstrukcji sprężonych. Najnowsza wersja 2015 pozwala trasować kanały kabli. Co do konstrukcji stalowych to samą gabarytówkę można fajnie zrobić, ale rysunki warsztatowe to trochę zabawy jak w Autocadzie. Wydaje mi się że rysunki warsztatowe zostały poniekąd przerzucone do Scii, bo są tam takie możliwości, ale według mnie te rysunki są podstawą do wykonania rysunku wykonawczego. Ja osobiście jak robię coś stalowego to korzystam z Advance Steel'a, nowego nabytku Autodeska, a poprzednio Graitec'a. Pozostaje tylko czekać aż ludzie z Nemetschek'a poświęcą trochę czasu i zmodernizują stal, aczkolwiek w Revicie stal też można rysować tylko jako gabarytówkę a nie warsztat.

Pozdrawiam

Kaśka_F

Witam,dziękuję wszystkim za odpowiedzi. Aby ostatecznie się upewnić,chciałabym spytać,czy poniższe zestawienie modułów dałoby mi pożądany efekt - czyli dokumentację warsztatową wraz z kompletnymi zestawieniami(założyciel wątku wspominał,że Steel Modeler nie zestawia blach,tylko profile):
Czy zakupienie w ramach SCIA :
1.Modelera 1D i może 2D
2.modułu do projektowania stali
3.modułu do projektowania połączeń stalowych,
a w ramach Allplana:
1.Inżynierii
2.Steel Modelera
byłoby strzałem w dziesiątkę?
Obecnie kontakt z KGE jest trudny, na maile odpowiadają z dużym opóźnieniem, a telefonicznie udało mi się 1 raz skontaktować z Panem od serwisu.
Z góry serdecznie dziękuję za zainteresowanie moją sprawą. Pozdrawiam.
